Struttura impermeabile Residenziale

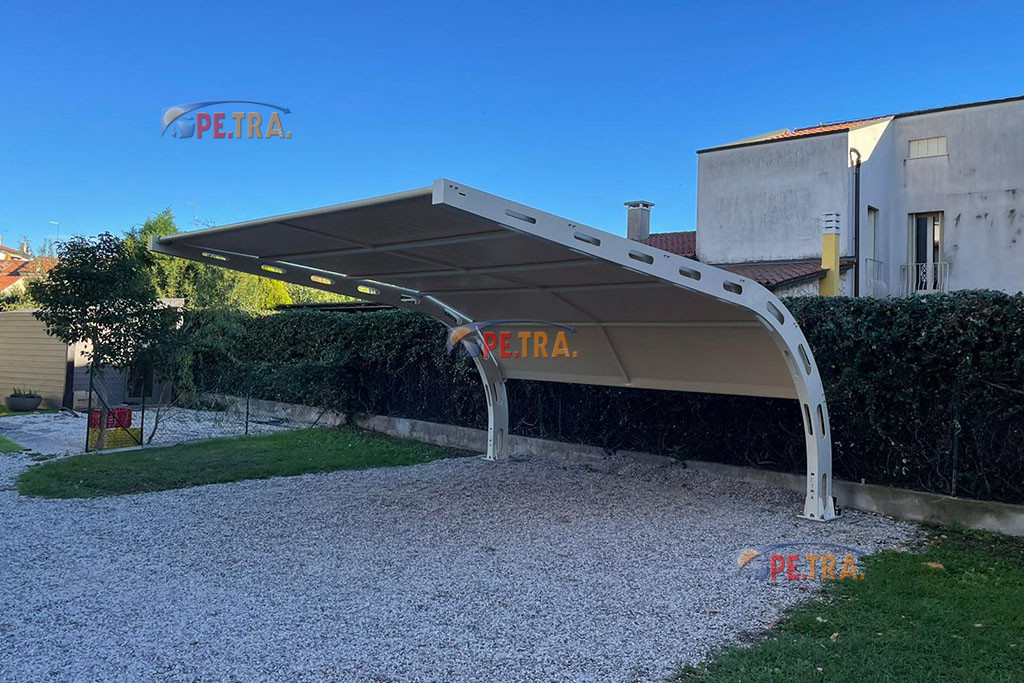

Petra 22

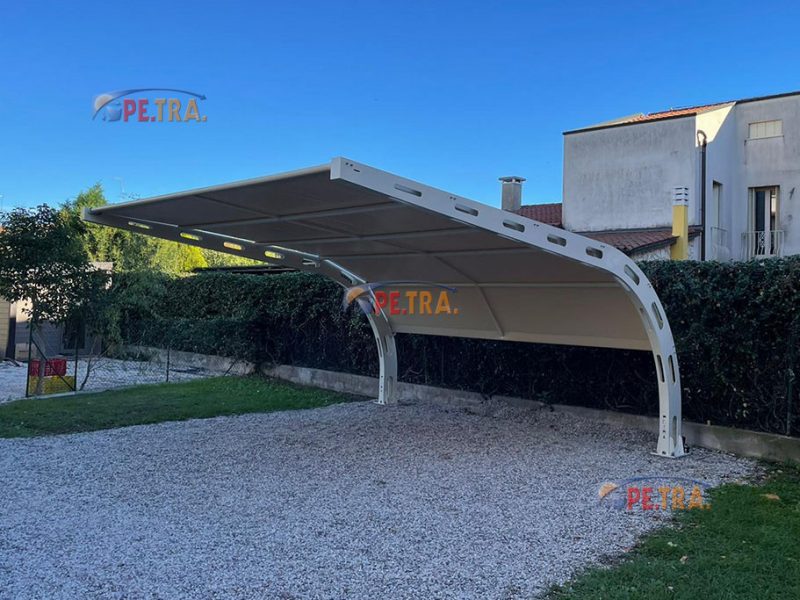

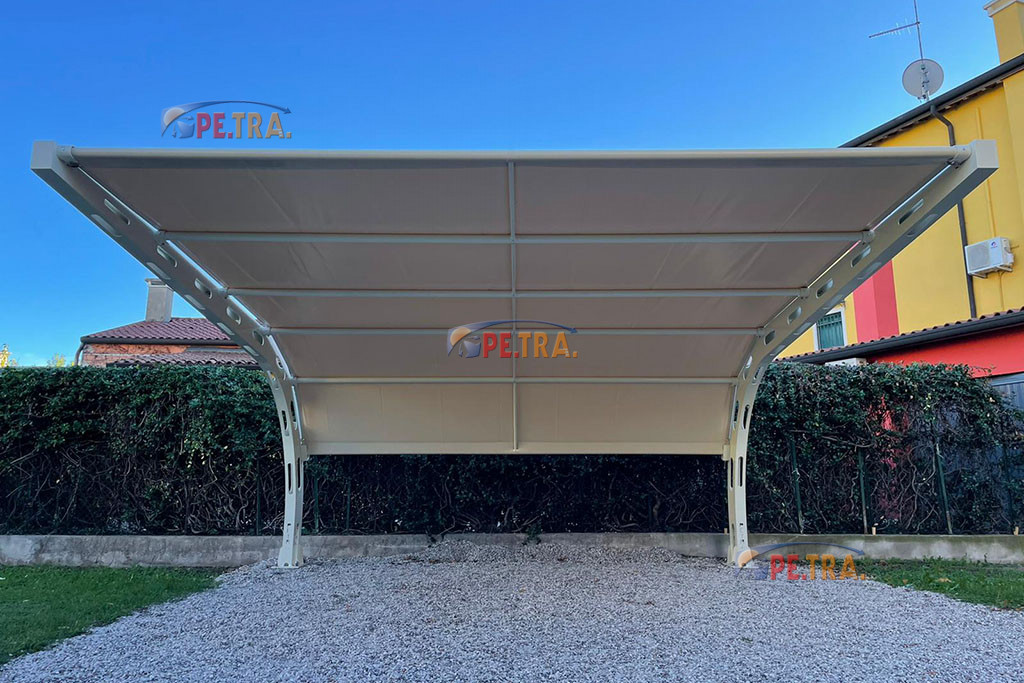

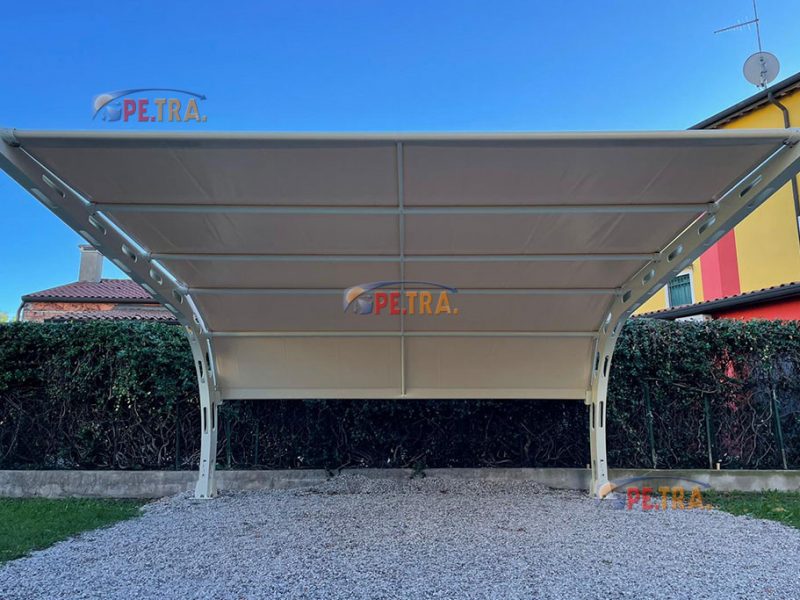

La pensilina auto PETRA 22 è realizzata in acciaio zincato a caldo secondo norme UNI EN ISO 1461 ed è composta da lame a sbalzo calandrate.
L’elemento a sbalzo presenterà due lame principali laterali in acciaio S275JR zincate a caldo aventi spessore di mm 8 e due lame di unione alle principali, sempre in acciaio S275JR, zincate a caldo aventi spessore di mm 10 (sulla base) e di mm 8 nella parte restante della colonna portante.
La tettoia auto PETRA 22 presenta delle piastre imbullonate per il supporto dei 6 traversi di collegamento. I traversi in acciaio zincato a caldo sono di diametro mm 60 e di spessore mm 2.
La pensilina auto può essere coperta con PVC impermeabile 650 gr/mq, ignifugo, autoestinguente e disponibile in varie colorazioni oppure con rete ombreggiante-antigrandine avente maglia fitta al 90%.
In questa copertura auto utilizziamo come sistema di fissaggio e di tensionamento del manto delle barre filettate posizionate a ridosso della colonna principale e dei tenditori telescopici, che collegano i traversi nella parte centrale, al fine di ottenere un adattamento ottimale sia dal punto di vista estetico che funzionale.
La PETRA 22 potrà essere fissata mediante tirafondi e dima su fondazione da eseguire, mediante tasselli meccanici ad espansione o barra filettata su platea in CLS oppure a muro in CLS tramite piastra apposita.
Pensilina Petra 22: modello registrato
LA PENSILINA PETRA 22 E’ MODELLO COMUNITARIO REGISTRATO REGISTERED COMMUNITY DESIGN DEPOSITO NR. 009098163-0001 RIPRODUZIONE VIETATA AI SENSI DI LEGGE.
Disegno tecnico Cartella ColoriRichiesta informazioni

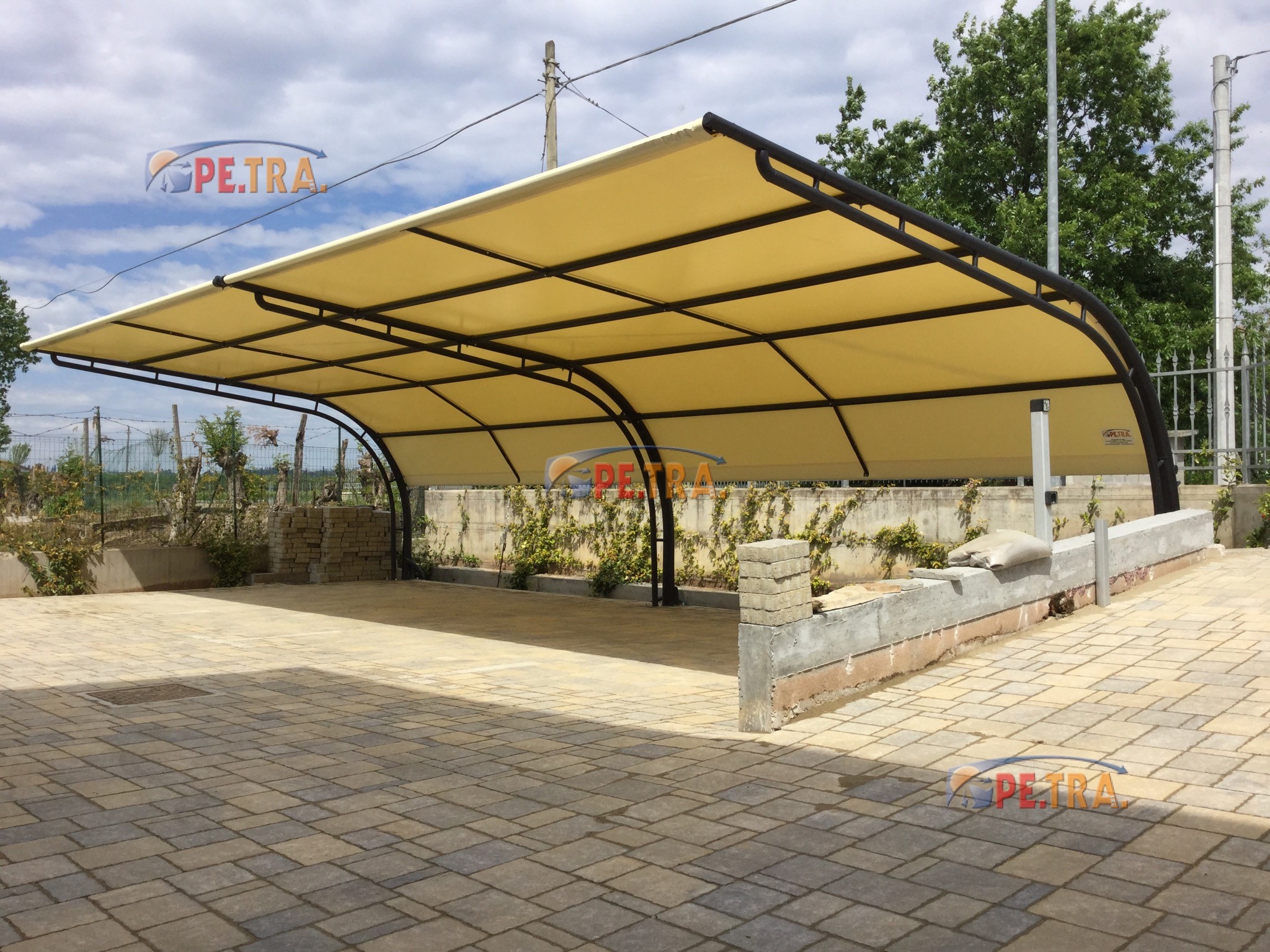

Tubo Doppio

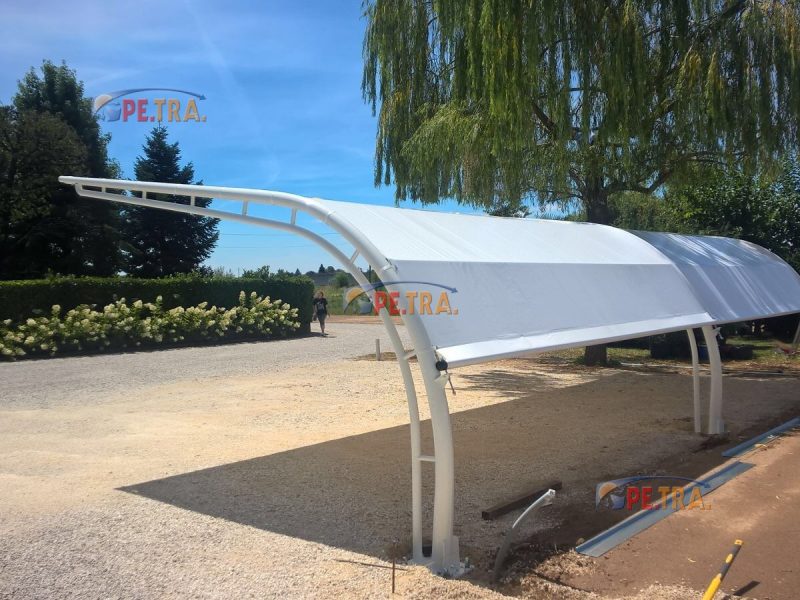

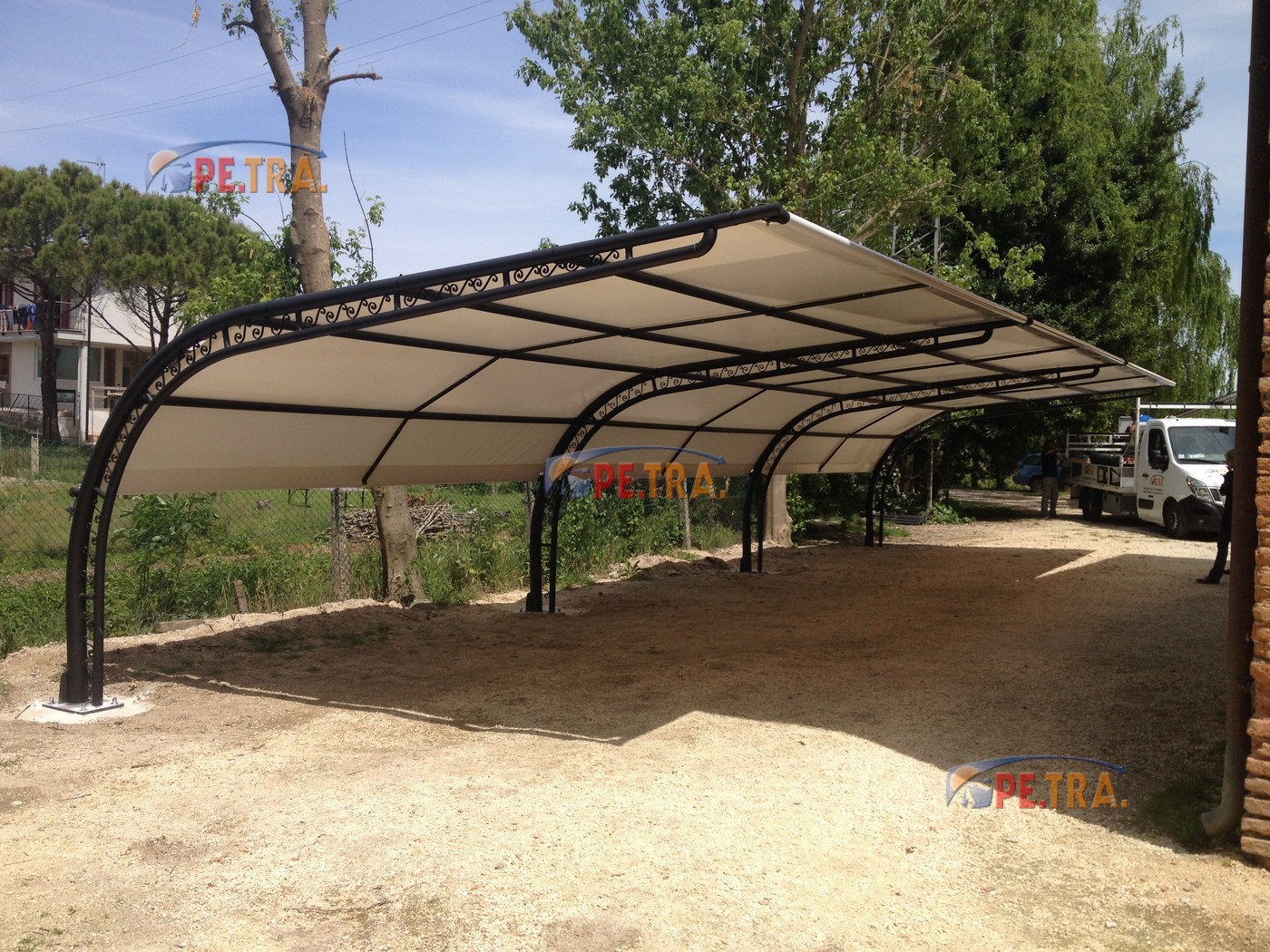

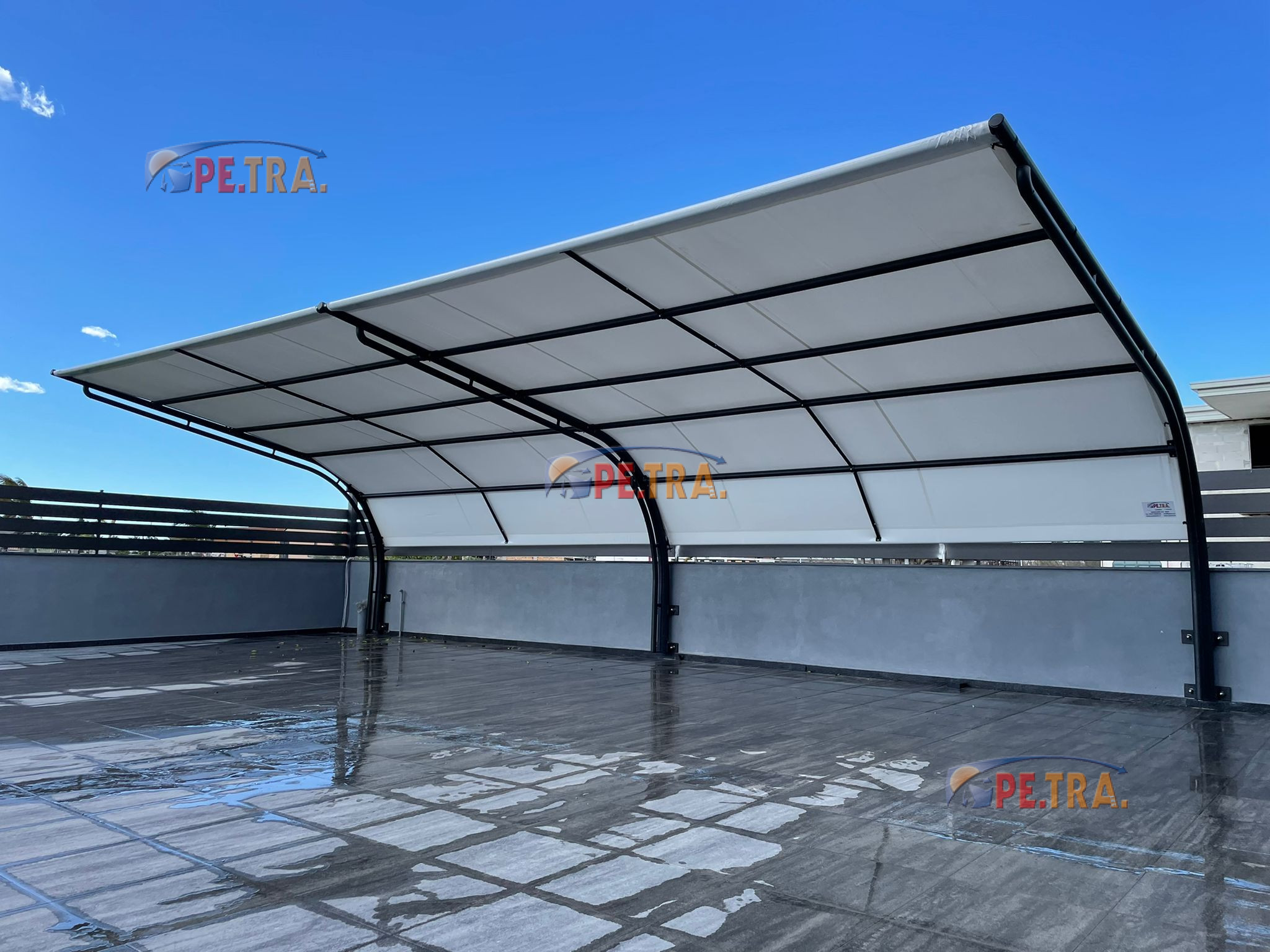

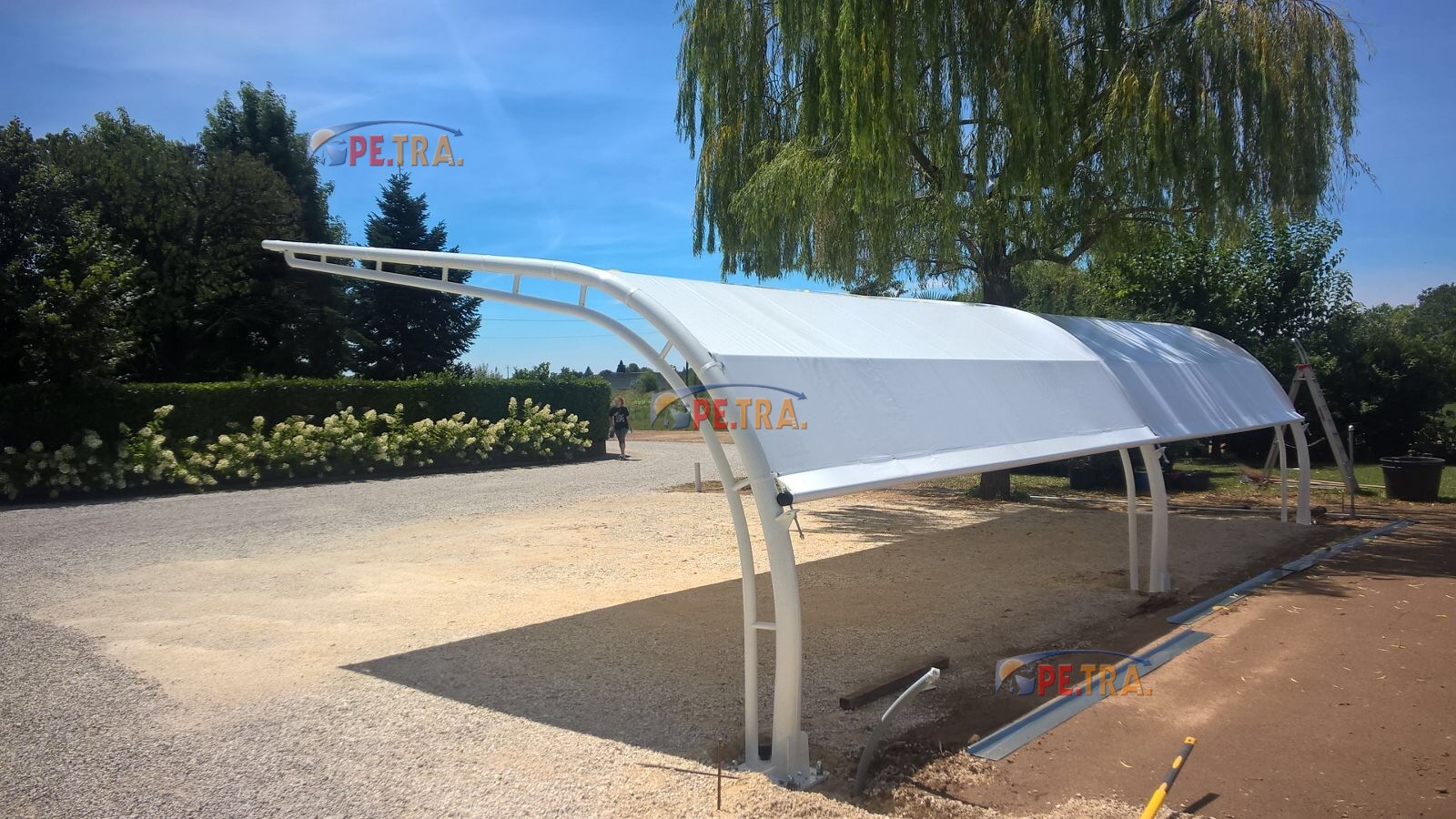

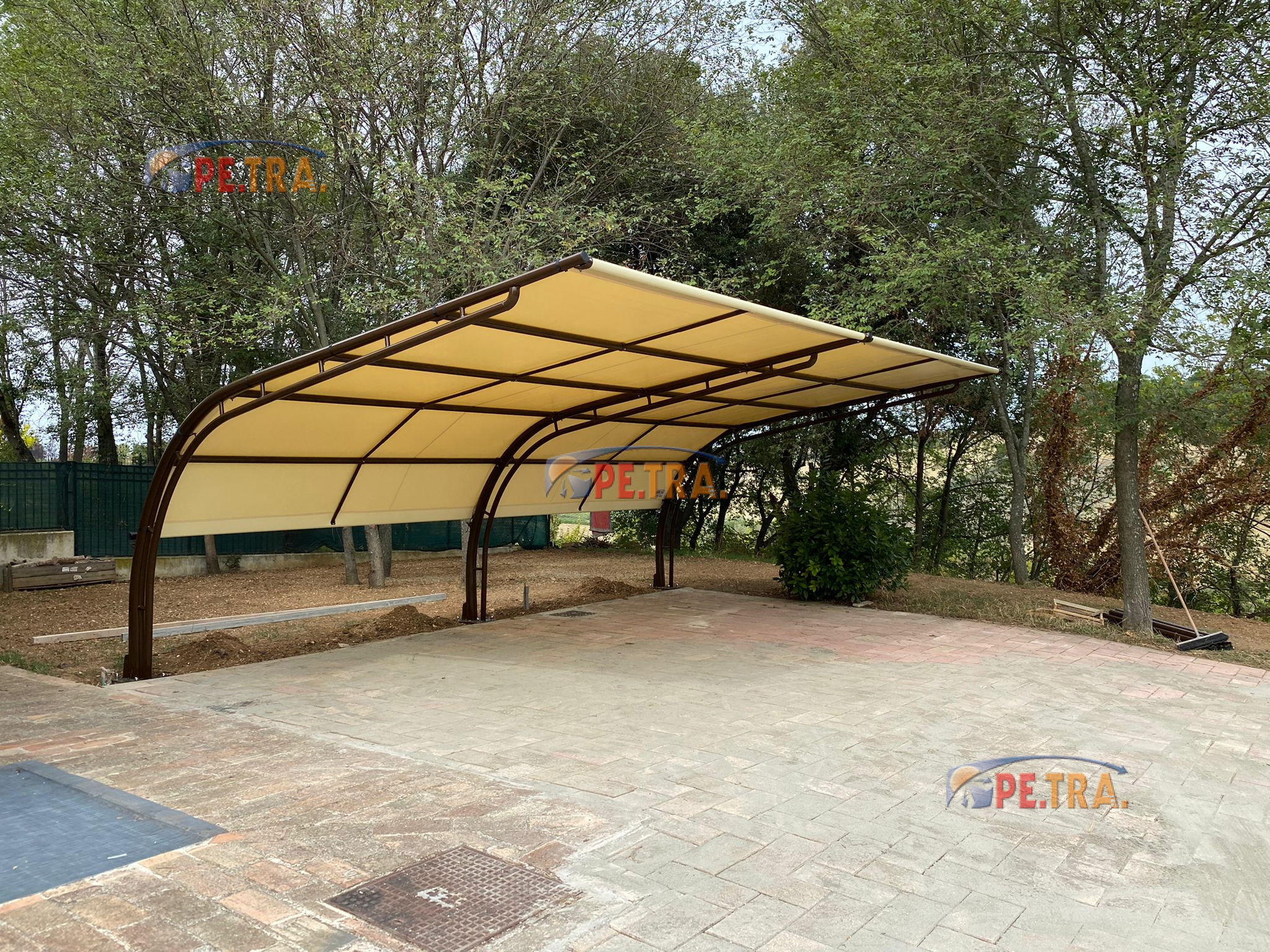

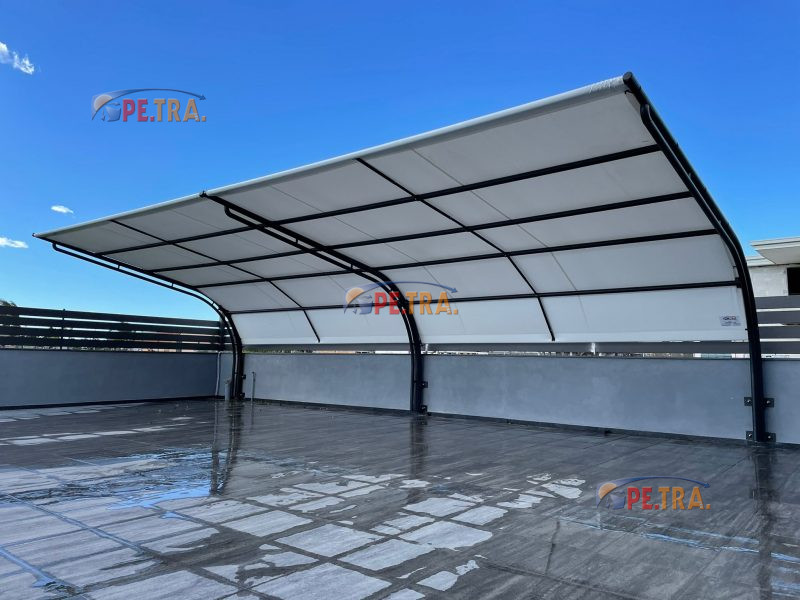

La struttura portante è realizzata in acciaio zincato a caldo (come previsto dalle norme UNI EN ISO 1461) ed è composta da elementi a sbalzo in tubo tondo conico. L’elemento a sbalzo presenta una colonna tralicciata avente un palo superiore portante e un palo inferiore di rinforzo. Il palo superiore presenta un diametro di base pari a mm 128, un diametro di cima pari a mm 60 con uno spessore di mm 4. Il palo di rinforzo inferiore presenta un diametro di mm. 60 con uno spessore di mm 4. Sono presenti piastre saldate per supporto traversi e nr. 6 traversi di collegamento superiori in tubo tondo di acciaio zincato di diametro 60, sp. mm. 2, fissati a ogni elemento con apposite giunzioni.
È presente un telo di copertura in PVC 650 gr/mq impermeabile, ignifugo e autoestinguente che è disponibile in vari colori.
Nelle strutture multiple, predisposte per avere un telo distinto per ogni modulo, non si garantisce la totale impermeabilità fra settori.
Il sistema di fissaggio del manto è a mezzo di barre filettate, che sono posizionate a ridosso della colonna principale, e di tenditori telescopici che collegano i traversi nella parte centrale al fine di ottenere una sistemazione ottimale sia dal punto di vista estetico che funzionale.
Fissaggi possibili:
- Mediante tirafondi e dima su fondazioni da eseguire
- Mediante tasselli meccanici o barra filettata su platea in CLS
- Mediante tasselli meccanici o barra filettata su muro in CLS armato
Nel caso gli organi competenti richiedano la posa della struttura con solo appoggio senza opere murarie, Pe.Tra srl fornisce ancoraggi esterni da posizionare sul suolo esistente.
